脱落防止ナット「マッスルナット」
- 脱落しない！
- 途中で止めておくことも可能！
- 締め付けトルクは適正なトルクで十分！
- ナットを外してもボルトを傷つけない！
- シングルナットのため施工性が抜群！
関連製品
緩み止めナットとしての特性の比較
以下の表は右スクロールでご覧いただけます。
| 従来の緩み止めナット | マッスルナット | |
|---|---|---|
| 構造 | 特殊加工なし | ナット内部に特殊スプリング（バネ）を内蔵 |
| 緩み | 時間の経過によって緩む | 時間の影響を受けず緩まない |
| 緩み防止のため二重ナットが必要 | ひとつの製品で十分に固定が可能 | |
| 取り付け | 工具を使用 | 指先で取り付けが可能 |
| 【改良】電動インパクトレンチの利用が可能に！ | ||
| 取り外し後 | 何度でも使用可能 | 強力な内部スプリングに負荷がかかるため、一度外したら使用不可能 |
マッスルナットは、時間の経過による緩み防止、単体で緩み止めの効果を発揮、工具を使用しなくても手で取り付けることができるなど、従来の緩み止めナットに比べても実用性にすぐれています。
サイズ／寸法
マッスルナット
以下の表は右スクロールでご覧いただけます。
| M | S | e | P | H | m | h1 | h2 | D1 | D2 | D3 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 13 | 45 | 1.25 | 13 | 6 | 4.5 | 2.5 | 12.4 | 10.6 | 8.8 | 7 |
| 10 | 17 | 19.6 | 1.5 | 17 | 8 | 5.5 | 3.5 | 16.4 | 14 | 11.4 | 9 |
| 12 | 19 | 21.9 | 1.75 | 20 | 10 | 6 | 4 | 18.4 | 15.6 | 13.6 | 10 |
| 16 | 24 | 27.7 | 2 | 25 | 13 | 7 | 5 | 23.4 | 20.4 | 18.4 | 12 |
初回戻しトルク値データ（当社調べ）
以下の表は右スクロールでご覧いただけます。
| JIS B1056 | マッスルナット | 比較値 | ||
|---|---|---|---|---|
| 基準戻しトルク | 締付けトルク | 戻しトルク | ||
| M8 | 0.85 | 6.18 | 4.73 | 5.6倍 |
| M10 | 1.5 | 10.86 | 10.18 | 6.8倍 |
| M12 | 2.3 | 15.68 | 13.13 | 5.7倍 |
| M16 | 4.5 | 32.06 | 27.53 | 6.1倍 |
| M20 | 7.5 | 54.53 | 42.67 | 5.7倍 |
| M24 | 11.5 | 80 | 58.6 | 5.1倍 |
JISの戻しトルク基準値と、締め付けトルク0のマッスルナットの戻しトルク値を比較した場合でも、圧倒的な安全性を誇っています。
以下の表は右スクロールでご覧いただけます。
| JIS B1056 | マッスルナット | 比較値 | ||
|---|---|---|---|---|
| 基準戻しトルク | 締付けトルク | 戻しトルク | ||
| M8 | 0.85 | 0 | 3.1 | 3.6倍 |
| M10 | 1.5 | 0 | 7.3 | 4.9倍 |
| M12 | 2.3 | 0 | 10.55 | 4.6倍 |
| M16 | 4.5 | 0 | 20.2 | 4.5倍 |
| M20 | 7.5 | 0 | 23.1 | 3.1倍 |
| M24 | 11.5 | 0 | 37.4 | 3.2倍 |
一度取り外すとばねが伸びるため製品の再利用はできません。
試験データ
- 試験方法
- マッスルナット（+皿ばね座金）を試験機に取り付け、次の条件で試験を実施した。17分間緩まなかった時は戻しトルクを測定する。
- 試験機
- 高速ねじ緩み試験機
- 振動条件
- 振動数・1780rpm 加振台ストローク・11mm、インパクトストローク・19mm 振動方向・ボルト軸直角方向
以下の表は右スクロールでご覧いただけます。
| 試験品名 | 締付トルク | 結果 | 戻しトルク | |
|---|---|---|---|---|
| 緩み止めナット （マッスルナット） +皿ばね座金 |
M8 | 12.5 | 17分間緩まなかった | 7.2 |
| M10 | 24.5 | 17分間緩まなかった | 11.0 | |
| M12 | 42 | 17分間緩まなかった | 17.7 | |
| M16 | 106 | 17分間緩まなかった | 23.0 | |
| M20 | 204 | 17分間緩まなかった | 46.8 | |
| M24 | 360 | 17分間緩まなかった | 101.6 | |

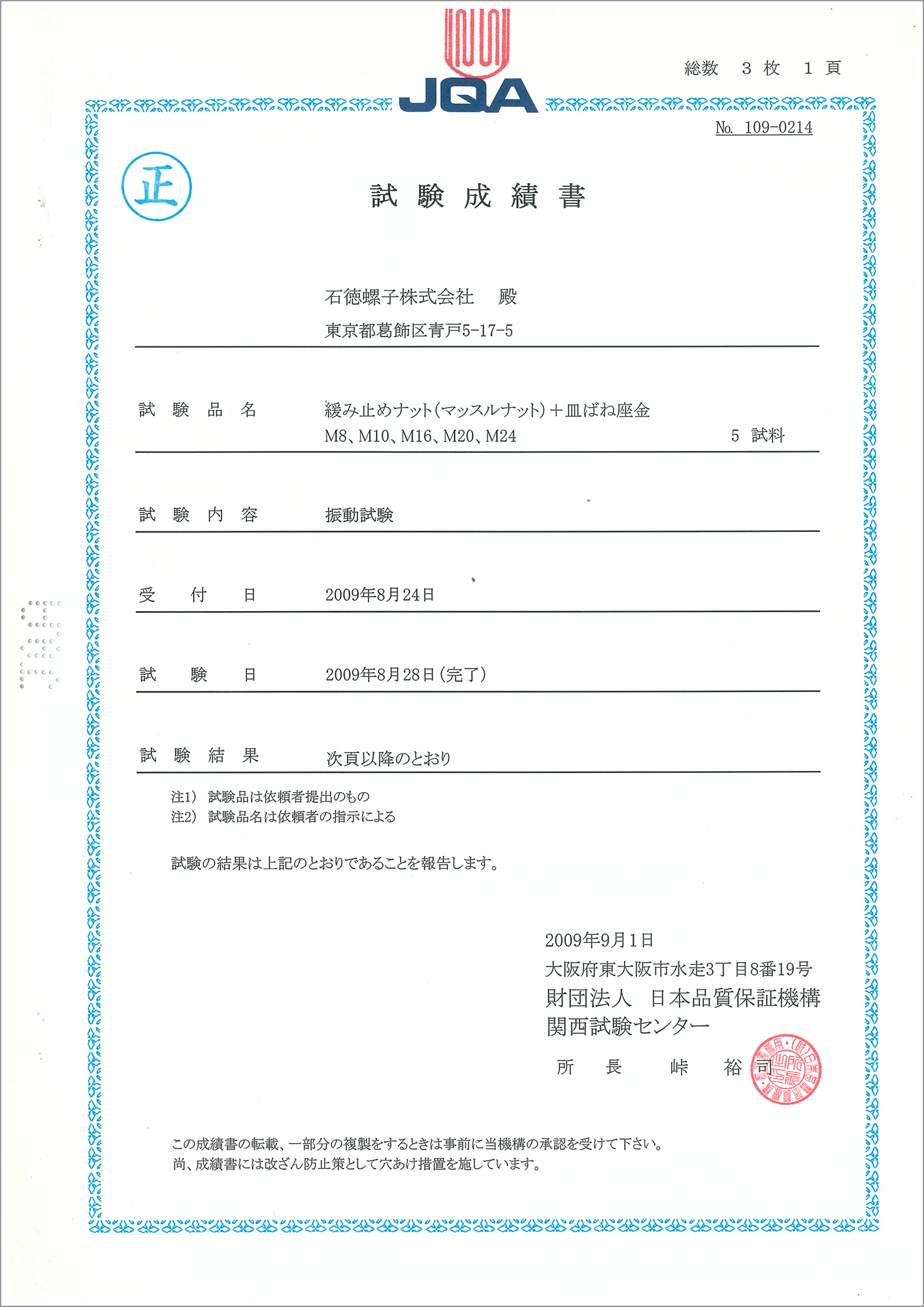

試験成績表
特許第4514067号
